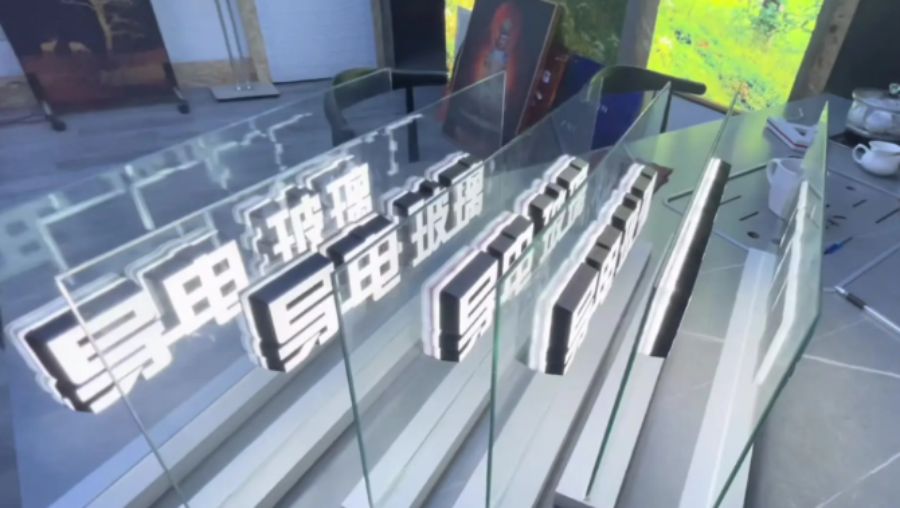

ITO导电玻璃是一种在透明玻璃基板上镀有一层氧化铟锡（Indium Tin Oxide，简称ITO）导电薄膜的特殊玻璃材料。这层薄膜既具有良好的导电性，又保持了很高的透光率，是众多现代电子和光电设备中的关键基础元件。

如何区分ITO导电玻璃的正反面？
由于ITO导电玻璃的玻璃基底和ITO膜层在物理外观上非常相似，肉眼难以直接分辨，因此需要一些特定的方法：

1. 表面电阻测量法（最准确）：使用万用表测量两个表面的电阻。导电面（ITO面）的电阻通常在几欧姆到几百欧姆每方块（Ω/□）之间，而非导电面（玻璃面）的电阻则无穷大或极高。
2. 简易电测法：用万用表的表笔轻触同一面的两端，若能测出电阻值，则该面为导电面。
3. 观察边缘法：在强光或显微镜下仔细观察玻璃边缘，有时可以看到镀膜层与玻璃基底的细微分层或颜色差异。
4. 接触角法（专业方法）：ITO膜面与纯玻璃面的表面能不同，对水的润湿性有细微差别，可通过测量水滴接触角进行专业判断。
5. 标识识别：部分厂家会在玻璃的非导电面（玻璃面）印制标识或做磨砂处理以示区分。

ITO导电玻璃的主要用途
凭借其透明、导电、平整的特性，ITO导电玻璃被广泛应用于需要将电学功能与光学透明性相结合的领域：

1. 平板显示行业（核心应用）：是液晶显示器（LCD）、有机发光二极管显示器（OLED）、触摸屏（电阻式、电容式）等不可或缺的基板材料，作为透明电极使用。
2. 光伏领域：用于薄膜太阳能电池（如非晶硅、铜铟镓硒电池）的前电极，收集电流的同时允许阳光透过。
3. 功能性视窗：用作电磁屏蔽玻璃、防雾/加热玻璃（如汽车后窗、冰箱展示柜），通电后可使玻璃均匀发热。
4. 光电子器件：作为多种光电传感器、电致变色器件（如智能调光玻璃）的透明电极。
5. 科研与实验室：在表面科学、电化学实验、微纳加工中常作为导电基底使用。

ITO导电玻璃是现代信息技术和清洁能源产业的重要基础材料。正确识别其正反面（导电面与非导电面）是进行后续加工（如光刻、蚀刻、贴合）和器件组装的关键第一步，而其在显示、能源和特种玻璃领域的应用则深刻影响着我们的日常生活与科技发展。
